PDM , 제품 데이터 관리 시스템 개념과 실무 활용 사례

PDM은 제품 데이터 관리 시스템으로 영어 풀네임으로는 Product Data Management System입니다.





PDM system의 이해와 필요성, 구성과 역할, 그리고 다른 system들과 어떻게 연동되어 효율적인 개발활동이 진행되도록 활용할 수 있는지 알아보도록 하겠습니다.



PDM System 개념과 실무활용 사례



PDM System의 이해와 필요성

PDM은 기종, 모델, 파트, 부품 등의 정보와 기술 문서 등 제품을 구성하는 모든 data를 단일한 정보 체계로 관리하는 Software 이자 System입니다.





PDM 또는 PDM과 같이 제품 data를 관리하는 체계가 없다면 어떻게 될까요? 개발자가 제품을 구성하는 BOM data를 엑셀로 만들어 본인 PC에만 저장해 두고 있다가 퇴사해 버린다면 그 뒤에 일을 인수인계받은 개발자는 처음부터 Parts List를 도출하는 일부터 다시 해야 할 것입니다. 부가가치가 전혀 없는 Loss time만 생겼다면 오히려 다행이고 data가 공유되지 않음으로 인해 제조까지 모든 분야에 상당한 타격과 손실이 있을 것임은 충분히 예상할 수 있습니다. 아주 작은 예시 만으로도 PDM System의 중요성과 필요성은 이해가 되실 것으로 생각됩니다.



PDM System의 구성과 역할

PDM System은 말 그대로 제품에 관련된 모든 data를 관리하는 System입니다. 그렇다면 제품을 구성하는데 필요한 data에는 어떤 것이 있는지 알아보겠습니다.





제품이 새로 탄생하면 식별할 수 있는 단위가 필요합니다. 사람이 태어나면 주민번호가 주어 지듯이 제품에도 고유한 번호를 할당하여 어떤 제품인지 구별할 수 있도록 합니다, 이런 것을 코드라고 하는데 코드는 제품부터 하위로 Break down 하면서 각각의 부품까지 고유한 코드를 부여합니다. 이렇게 하면 제품 A의 하위 구성을 계층구조로 쉽게 알 수 있게 됩니다. (예시 : A는 B, C라는 Assy로 구성되고 B Assy는 B1, B2 부품으로 구성된 제품) PDM에는 위와 같이 제품과 부품의 정보를 관리하는 모듈, BOM을 관리하는 모듈, 표준과 기술문서 관리 모듈, 설계통합 관리 모듈, 변경관리 모듈 등의 기능으로 구성되어 있습니다.



PDM System의 실제 활용사례 (타 시스템 연계)

PDM System을 실무에 활용하여 효율적으로 운영하는 방법과 PLM 등 다른 System과의 연계관계에 대해 정리해보겠습니다.





PDM System을 단독 활용하여 제품의 정보를 통합관리하는 것도 의미는 있지만 개발혁신과 프로세스의 혁신을 위해서는 PLM System과 연계되어 활용해야 충분한 성과를 기대할 수 있습니다. PLM System의 프로세스 및 과제관리 기능과 PDM의 제품 data 기능이 연계되어 Interface 되고 이에 더해 SAP, APS, MES, 품질 System과도 정보가 연계될 때 그야말로 개발혁신 추진을 위한 Infra가 구축되었다고 말할 수 있습니다.

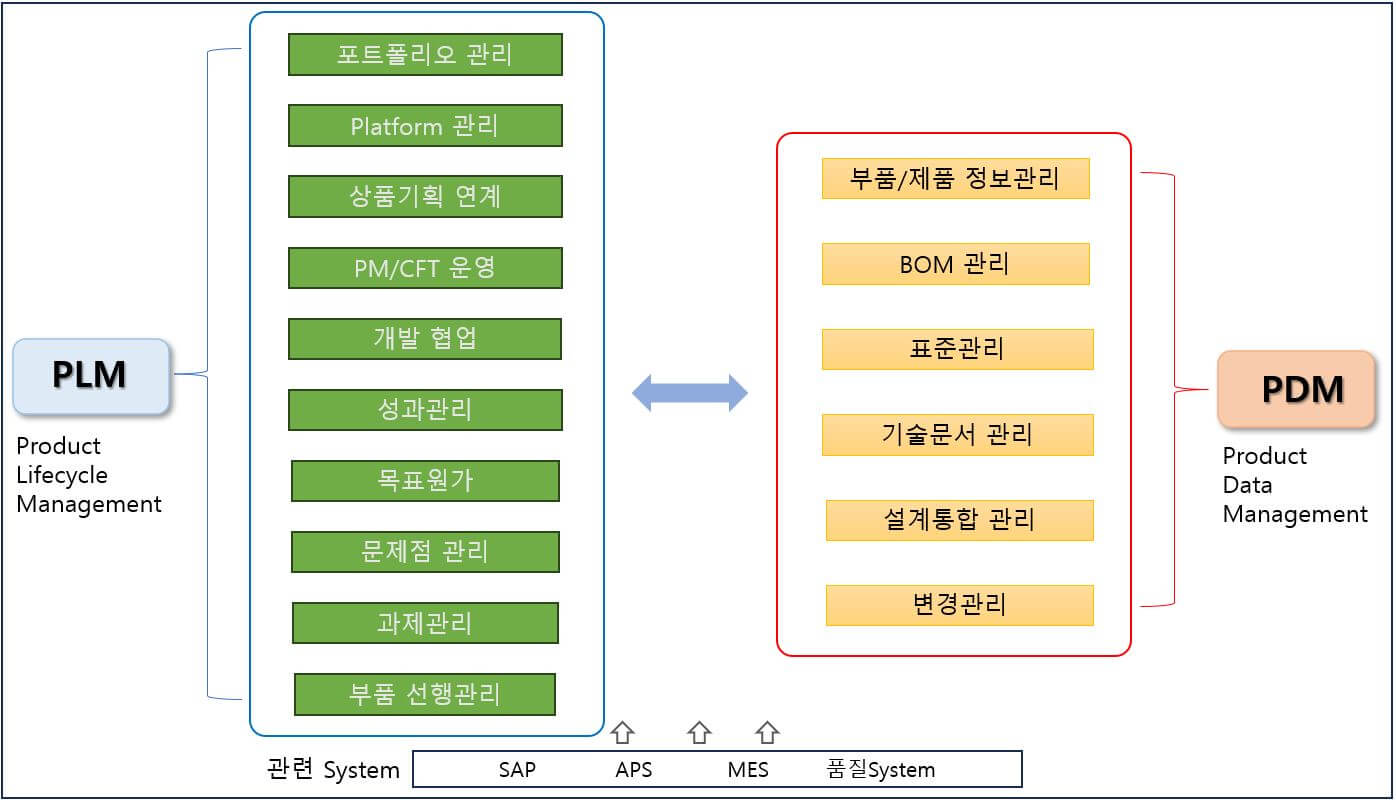

[PDM System의 기능구성과 타 System과의 연계사례]

PDM System의 기능구성과 타 System 연계사례 (이미지 클릭하면 확대됩니다.)

★ PDM System의 각 모듈별 세부기능 구성에 대해서는 아래 파일을 다운로드하여 확인하십시오. 실제 업무에 적용한 사례입니다.

PDMModule.pdf

0.08MB







※ PDM Software의 개요와 기능, 가격 등 상세내용을 확인하려면 아래 링크를 통해 확인해 보십시오.



PDM System 개요 및 상세내용 확인



글을 마치며

PDM (Product Data Management System)의 이해와 필요성, 구성과 역할 그리고 실제 적용사례에 대해 알아보았습니다.





PDM을 도입하면 제품 정보의 통합관리를 통해 개발 Loss 줄이고 개발정보의 공유가 원활하게 되어 개발 품질과 제조 품질도 동반 상승할 수 있습니다. 많은 선진기업에서 활용하고 효용성이 입증된 만큼 적극적으로 활용해 보시기 바랍니다.
